Brûleur

Studio 1.6.0-beta

Runtime 2.8.0

REDY 16.4.0

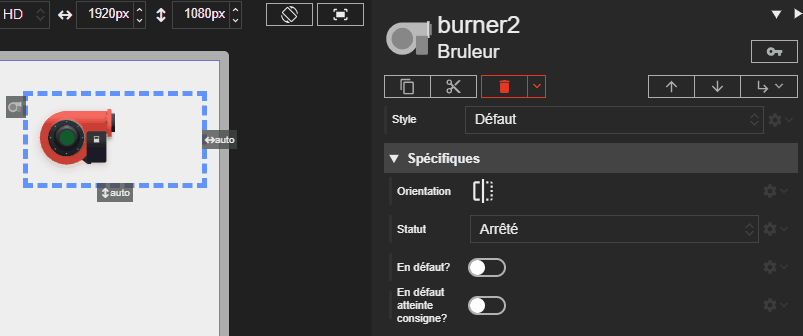

L’acteur Brûleur (Burner) représente l’état d’un brûleur. Il affiche visuellement les différents modes de fonctionnement tels que la marche, l’arrêt ou un état de défaut.

Synapps

Voici les différents états du brûleur :

État Description État LED Couleur LED Flamme
Arrêté Le brûleur est éteint et ne fonctionne pas. Éteinte - Éteinte
En marche Le brûleur est allumé et fonctionne normalement. Allumée Verte Allumée
En attente Le brûleur est en pause, attendant une condition pour continuer. Clignotante Verte Éteinte
Démarrage en cours Le brûleur est en train de s’allumer. Clignotante Verte Allumage
Arrêt en cours Le brûleur est en train de s’éteindre. Clignotante Verte Extinction
Initialisation Le brûleur est en phase d’initialisation. Clignotante Verte Éteinte
En défaut Le brûleur rencontre un problème. Allumée Rouge Éteinte
En défaut d’atteinte de la consigne Le brûleur n’a pas réussi à atteindre la température ou la condition définie. Clignotante Orange Éteinte
Sommaire
  • TOC

Propriétés spécifiques

Orientation

  • Type : String
  • Description : Définit l’orientation du brûleur. Les valeurs possibles sont right (droite) ou left (gauche).

⚡Chemin d’accès depuis l’acteur properties.orientation

Statut

  • Type : String

  • Description : Indique l’état de fonctionnement du brûleur. Les valeurs possibles sont :

    • stopped : Arrêté, led éteinte, flamme absente
    • running : En marche, led allumée, flamme présente
    • standby : En veille, led clignotante, flamme absente
    • starting : En démarrage, led clignotante, flamme absente
    • stopping : En arrêt, led clignotante, flamme présente
    • init : En initialisation, led clignotante, flamme absente

⚡Chemin d’accès depuis l’acteur properties.status

En défaut ?

  • Type : Boolean
  • Description : Indique si le brûleur est en état de défaut (true) ou non (false).

⚡Chemin d’accès depuis l’acteur properties.isFault

En défaut atteinte consigne ?

  • Type : Boolean
  • Description : Indique si le brûleur est en défaut d’atteinte de consigne.

⚡Chemin d’accès depuis l’acteur properties.isFaultReachSP
