Pompe double
Studio 1.6.0-beta
Runtime 2.8.0
REDY 16.4.0

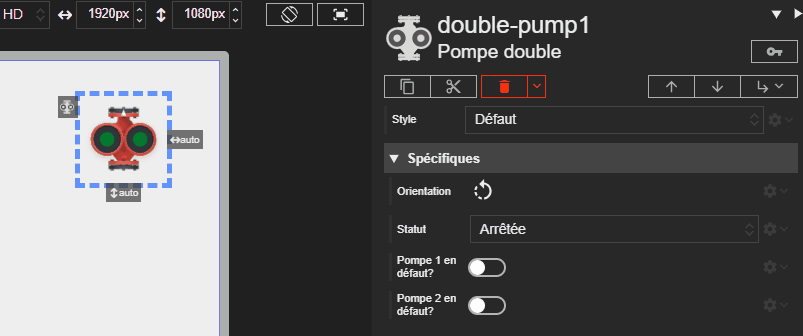

L’acteur Pompe double représente un système de pompage avec deux moteurs. Chaque pompe peut être contrôlée et surveillée indépendamment pour son état de marche et de défaut.
Voici les différents états de la pompe double :
| État | Description | État LED | Couleur LED |
|---|---|---|---|
| Arrêtée | Les deux pompes sont éteintes et ne fonctionnent pas. | Éteinte | ▫️ |
| Pompe 1 en marche | La pompe 1 est allumée et fonctionne normalement. | Allumée | 🟩 |
| Pompe 2 en marche | La pompe 2 est allumée et fonctionne normalement. | Allumée | 🟩 |
| Pompe 1 en défaut | La pompe 1 rencontre un problème. | Allumée | 🟥 |
| Pompe 2 en défaut | La pompe 2 rencontre un problème. | Allumée | 🟥 |
Propriétés spécifiques
orientation
- Type :
String - Description : Définit l’orientation du dessin des pompes.
⚡Chemin d’accès depuis l’acteur
properties.orientation
status
- Type :
String - Description : Contrôle l’état de fonctionnement des pompes.
stopped: Les deux pompes sont à l’arrêt.running1: La pompe 1 est en marche.running2: La pompe 2 est en marche.
⚡Chemin d’accès depuis l’acteur
properties.status
isFault1
- Type :
Boolean - Description : Si cette propriété est activée (
true), la pompe 1 est en état de défaut. Son indicateur LED devient rouge et se met à clignoter.
⚡Chemin d’accès depuis l’acteur
properties.isFault1
isFault2
- Type :
Boolean - Description : Si cette propriété est activée (
true), la pompe 2 est en état de défaut. Son indicateur LED devient rouge et se met à clignoter.
⚡Chemin d’accès depuis l’acteur
properties.isFault2
L’état de défaut de chaque pompe est indépendant et a la priorité sur son état de marche.
