Pompe simple
Studio 1.6.0-beta
Runtime 2.8.0
REDY 16.4.0

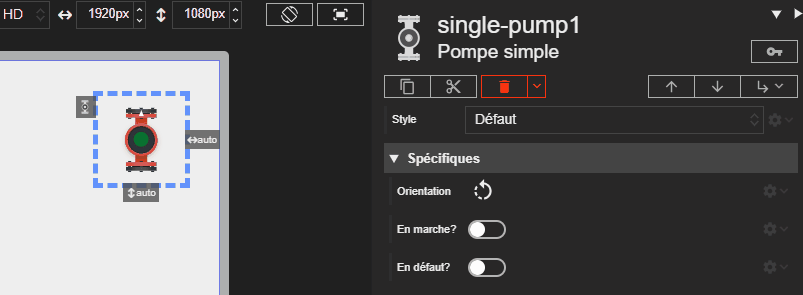

L’acteur Pompe simple représente une pompe avec un seul moteur. Son état visuel (marche, arrêt, défaut) est déterminé par ses propriétés.
Voici les différents états de la pompe simple :
| État | Description | État LED | Couleur LED |
|---|---|---|---|
| Arrêtée | La pompe est éteinte et ne fonctionne pas. | Éteinte | ▫️ |
| En marche | La pompe est allumée et fonctionne normalement. | Allumée | 🟩 |
| En défaut | La pompe rencontre un problème. | Allumée | 🟥 |
Propriétés spécifiques
Orientation
- Type :
String - Description : Définit l’orientation du dessin de la pompe. Les valeurs possibles sont
up,down,right(droite), ouleft(gauche).
⚡Chemin d’accès depuis l’acteur
properties.orientation
En marche ?
- Type :
Boolean - Description : Si cette propriété est activée, la pompe est considérée comme en marche. L’indicateur LED devient vert et une animation de rotation est appliquée.
⚡Chemin d’accès depuis l’acteur
properties.isRunning
En défaut ?
- Type :
Boolean - Description : Si cette propriété est activée, la pompe est en état de défaut. L’indicateur LED devient rouge et se met à clignoter. L’état de défaut a la priorité sur l’état de marche.
⚡Chemin d’accès depuis l’acteur
properties.isFault
L’état de défaut de chaque pompe est indépendant et a la priorité sur son état de marche.
