Vanne 2 voies

Studio 1.6.0-beta

Runtime 2.8.0

REDY 16.4.0

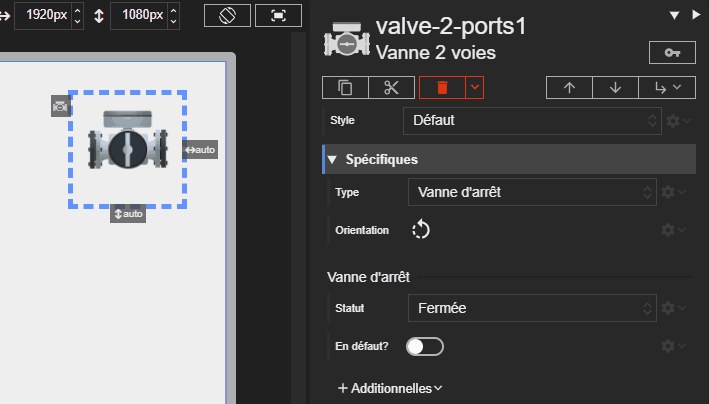

L’acteur Vanne 2 voies représente une vanne standard. Son état visuel (ouverte, fermée, en mouvement, en défaut) est déterminé par ses propriétés.

Synapps

Propriétés spécifiques

Type

  • Type : String
  • Description : Définit le type de vanne :
    • Vanne d’arrêt (shutoff)
    • Vanne de régulation (control)

En fonction du type sélectionné, les autres propriétés disponibles changent.

  • Pour la Vanne d’arrêt, utilisez la propriété Statut pour contrôler l’état (ouverte, fermée, en mouvement, …).
  • Pour la Vanne de régulation, utilisez la propriété Valeur pour définir le pourcentage d’ouverture.

⚡Chemin d’accès depuis l’acteur properties.type

Orientation

  • Type : String
  • Description : Définit l’orientation du dessin de la vanne.

⚡Chemin d’accès depuis l’acteur properties.orientation

Statut

  • Type : String
  • Description : Pour le type digital, contrôle l’état de fonctionnement de la vanne.
    • closed : La vanne est fermée.
    • opened : La vanne est ouverte.
    • closing : Affiche une animation de fermeture.
    • opening : Affiche une animation d’ouverture.
    • init : Affiche un état d’initialisation.

⚡Chemin d’accès depuis l’acteur properties.status

Valeur

  • Type : Number
  • Description : Pour le type analog, ce pourcentage (0-100) contrôle le degré d’ouverture affiché.

⚡Chemin d’accès depuis l’acteur properties.value

En défaut ?

  • Type : Boolean
  • Description : Si cette propriété est activée (true), la vanne est considérée comme en état de défaut. Cet état a la priorité sur les autres.

⚡Chemin d’accès depuis l’acteur properties.isFault
