Échangeur adiabatique
Studio 1.7.0-beta
Runtime 2.9.0
REDY 16.5.0

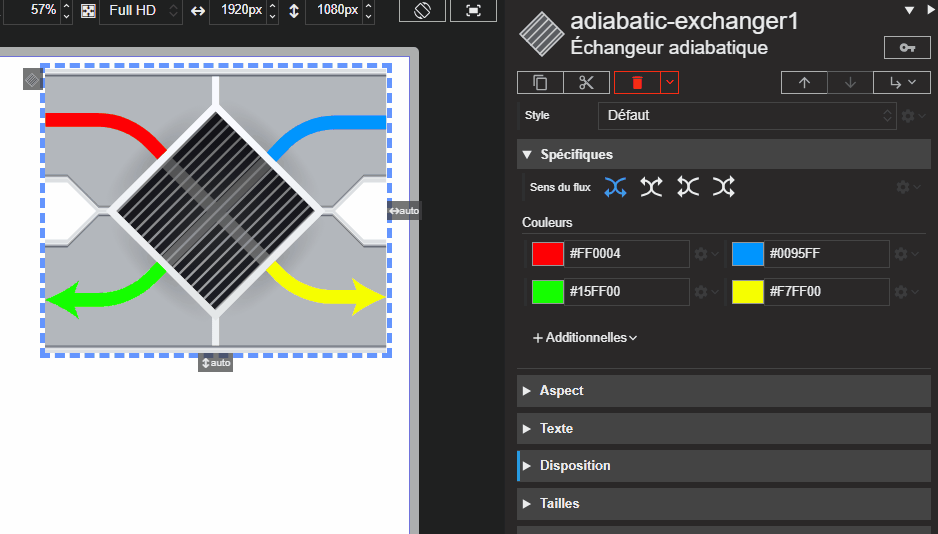

L’acteur Échangeur adiabatique représente un échangeur de type adiabatique. Il est possible de personnaliser le sens de circulation des flux ainsi que les couleurs des quatre flux.
Propriétés spécifiques
Sens du flux
- Type :
String - Description : Définit le sens de circulation des flux. Il existe quatre sens possibles :
top: les deux flux circulent du haut vers le bas,bottom: les deux flux circulent du bas vers le haut,left: les deux flux circulent de la droite vers la gauche,right: les deux flux circulent de la gauche vers la droite.
⚡Chemin d’accès depuis l’acteur
properties.flowDirection
Couleur haut gauche
- Type :
CssColorString - Description : Couleur affichée dans le quadrant haut gauche.
⚡Chemin d’accès depuis l’acteur
properties.colorTopLeft
Couleur haut droite
- Type :
CssColorString - Description : Couleur affichée dans le quadrant haut droit.
⚡Chemin d’accès depuis l’acteur
properties.colorTopRight
Couleur bas gauche
- Type :
CssColorString - Description : Couleur affichée dans le quadrant bas gauche.
⚡Chemin d’accès depuis l’acteur
properties.colorBottomLeft
Couleur bas droite
- Type :
CssColorString - Description : Couleur affichée dans le quadrant bas droit.
⚡Chemin d’accès depuis l’acteur
properties.colorBottomRight
